Панель керування генератора ET-950 до 1 кВт у зборі, 400×160 мм, 3 фішки + заземлення

Панель керування ET-950 у зборі призначена для бензинових генераторів потужністю до 1 кВт відповідної конструкції. Використовується для заміни штатної панелі керування при пошкодженні корпусу, електричних елементів, роз'ємів або проводки.

Панель поставляється з підведеною проводкою та готовими роз'ємами для підключення. Габаритний розмір панелі становить 400×160 мм.

Для підключення передбачено 3 окремі двоконтактні пластикові фішки, тобто загалом 6 контактів у роз'ємах, а також окремий жовто-зелений провід із кільцевою клемою для заземлення на корпус.

Така конфігурація роз'ємів є важливим параметром при підборі панелі. Перед замовленням необхідно порівняти не тільки зовнішні розміри, але й кількість фішок, кількість контактів, форму роз'ємів та розташування проводів зі штатною панеллю генератора.

Характеристики

Роз'єми та підключення

Панель має три окремі двоконтактні роз'єми:

1-а фішка — 2 контакти
2-а фішка — 2 контакти
3-я фішка — 2 контакти

Додатково передбачений окремий жовто-зелений провід із кільцевою клемою, призначений для з'єднання із заземленням/корпусом генератора.

Кольори інших проводів можуть використовуватися для ідентифікації під час монтажу, однак підключати панель лише за кольором проводів без звірки зі схемою генератора не рекомендується.

Основні параметри для підбору

ET-950 → до 1 кВт → 400×160 мм → 3 фішки → 2+2+2 контакти → окрема кільцева клема заземлення.

Опис панелі

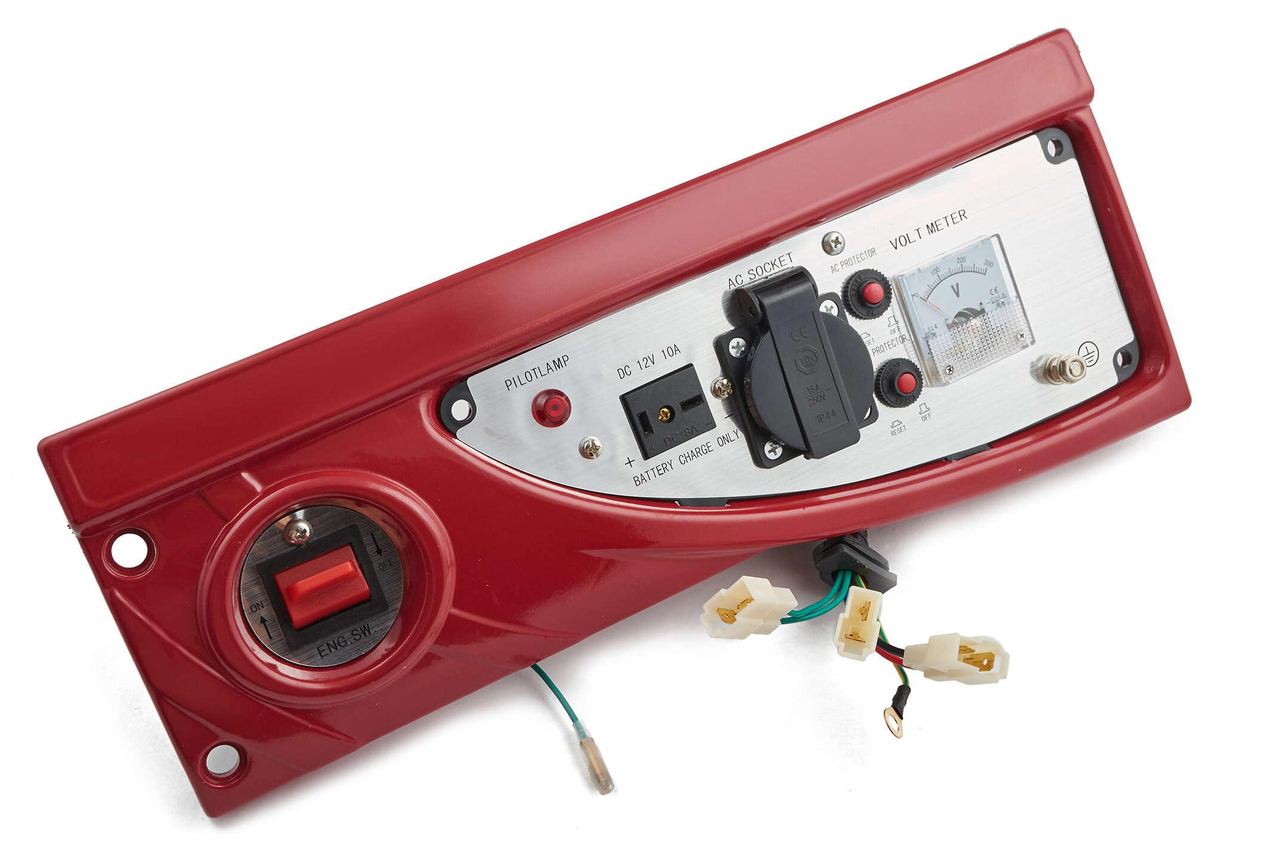

Панель керування генератора ET-950 у зборі призначена для встановлення на бензинові генератори відповідної конструкції. Панель комплектується основними органами контролю, вихідними роз'ємами та готовою проводкою для підключення.

На лицьовій частині встановлений аналоговий вольтметр, який дозволяє контролювати вихідну напругу генератора. Для підключення споживачів передбачена силова розетка 220 В із захисною кришкою.

Також панель обладнана виходом постійного струму DC 12 V, індикаторною лампою, двома кнопковими елементами захисту електричного кола та окремою клемою заземлення.

Зі зворотного боку панелі виведений готовий джгут електропроводки з пластиковими роз'ємами, що спрощує заміну штатної панелі. Перед встановленням необхідно звірити конфігурацію роз'ємів та електричну схему зі старою панеллю генератора.

Комплектація та елементи панелі

Перед замовленням рекомендується порівняти панель зі старою деталлю за фотографіями, габаритами та конфігурацією електричних роз'ємів.
